Para comenzar, veamos algunos ejemplos de espectáculos de láser que se crean comúnmente en toda la industria.

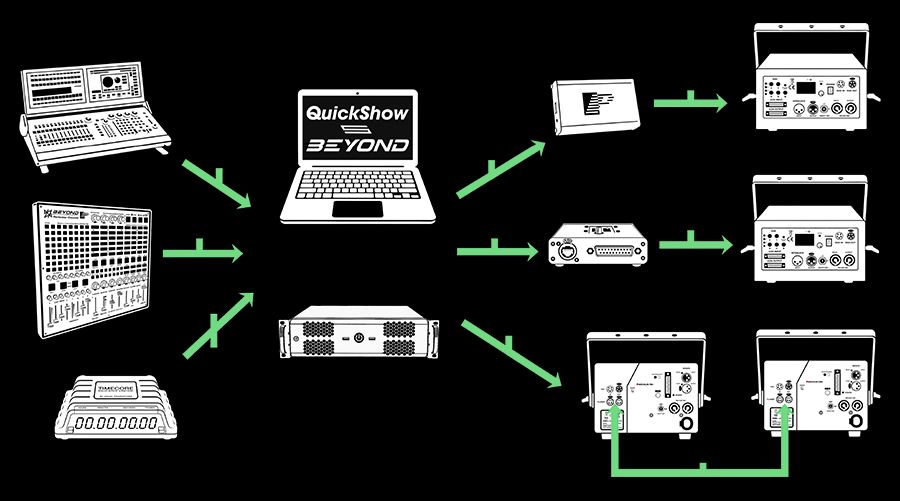

Para crear espectáculos como estos, debes comenzar por decidir qué tipo de hardware de control láser funciona mejor para tus necesidades específicas.
Cada persona tiene necesidades diferentes , y comprender el hardware de control láser y cómo se conecta al proyector láser le proporcionará una base sólida para comenzar a trabajar. Repasemos el hardware de control láser más utilizado en la industria de los espectáculos láser para que pueda comprender cómo se integran y qué tipo de configuración láser es la más adecuada para usted .
Hardware FB3QS: hardware de control láser simple, listo para usar
El hardware FB3QS es un control láser sencillo y fácil de usar , ideal para principiantes . Se conecta a la PC mediante USB y luego al proyector láser mediante un cable ILDA.
Diagrama básico que muestra FB3QS con configuración láser
NOTA: Aquí tenemos una PC con el software Pangolin. Se conecta al FB3QS por USB y luego al proyector láser mediante un cable ILDA. También puede controlar esta configuración desde una consola DMX si lo desea. Sin embargo, requiere el uso de un hardware DMX de terceros, llamado Enttec. Además, se recomienda no extender el cable ILDA más de 45 metros.
Mostrando el hardware FB3QS
Protocolos soportados: USB, ILDA (DMX y ArtNet a través del software Pangolin con Enttec)
FB4 INSIDE - El futuro de los proyectores láser
Mostrando el hardware FB4SE dentro de un láser
- Protocolos compatibles: Red, DMX, ArtNet, Independiente, ILDA
- Entrada/salida de red y ArtNet (Ethercon disponible)
- Pantalla a todo color (controla colores, seguridad, geometría y más)
- Reloj de tiempo real (para funcionamiento autónomo, es decir, modo automático)
- Sistema de memoria SD (hasta 64 GB)
- Entrada/salida DMX
- ILDA en/a través
El La última tecnología del mercado es la integración completa del servidor multimedia FB4 con el proyector láser. Esta configuración ofrece numerosas ventajas, ya que simplifica enormemente la configuración del control, reduce el cableado y facilita enormemente el control de múltiples espectáculos con proyectores láser. Además, permite a los profesionales de la iluminación integrar láseres en configuraciones multimedia de forma mucho más cómoda. Actualmente, la mayoría de los proyectores láser profesionales admiten la integración de FB4 y, con el tiempo, todos los proyectores láser funcionarán de esta manera. Sin duda, es el futuro de la tecnología de espectáculos láser en este sentido.
Al trabajar con FB4, existen tres configuraciones potentes y fáciles de usar para controlar su espectáculo láser. Estas se describen a continuación.
Cómo usar FB4 dentro de tu láser
Modo PC: Simplemente conecta un cable de red desde tu PC a tu proyector láser con FB4 y listo. Así de simple.
Modo consola de iluminación: Los láseres con FB4 son compatibles con los protocolos DMX y ArtNet . Como se mencionó anteriormente, FB4 también cuenta con memoria SD integrada . Esto facilita el control de un láser con FB4 desde cualquier consola de iluminación o DMX . Simplemente cree el contenido de su láser en el software ( QuickShow o BEYOND ) y guárdelo en FB4 . Después, puede enviar una señal DMX o ArtNet al proyector láser con FB4 y listo. Podrá controlar su láser con FB4 desde cualquier consola de iluminación o DMX que prefiera.
Funcionamiento autónomo (RTC): Todos los láseres con FB4 integrado admiten un estándar llamado "RTC" o reloj de tiempo real. También lo llamamos "funcionamiento autónomo" o "modo automático". Al usar un láser con FB4 en esta configuración, puede crear su contenido en software de diseño láser (como QuickShow o BEYOND) y luego guardarlo en la memoria del FB4. FB4 cuenta con un reloj integrado que le permite indicar al sistema que reproduzca el programa o el contenido que creó en una fecha y hora específicas. No necesita una PC, consola ni ningún otro dispositivo conectado para activar la reproducción. Simplemente conecte la alimentación al láser y listo. El programa se ejecutará automáticamente, sin necesidad de una PC o consola para activarlo.
También puedes actualizar el contenido del láser con FB4 a través de un cable de red . Esto facilita enormemente la modificación y edición del contenido cuando lo necesites.
- Supongamos que has programado un programa y quieres que se reproduzca todos los viernes a las 20:00 (20:00 h). Puedes crear ese contenido en un software de diseño láser como QuickShow o BEYOND, guardarlo en FB4 y configurar el reloj de FB4 para que se reproduzca automáticamente en la fecha y hora especificadas. Mientras el proyector láser con FB4 esté encendido, el programa se reproducirá automáticamente en la fecha y hora especificadas. No es necesario usar una PC ni una consola para activarlo .
Paso 1: Programe su contenido en software y Guárdalo en FB4 dentro de tu láser.
* NOTA - También puedes enviar contenido a la memoria del FB4 en tu láser, a través de la red
Paso 2 – Configure el reloj en FB4, para mostrar ese contenido en una fecha y hora determinadas.
Paso 3: Tu programa se reproducirá automáticamente en la fecha y hora que hayas especificado. No necesitas una PC ni una consola para activarlo. Es totalmente automático.
FB4 EXTERNAL - Un servidor multimedia externo para espectáculos de láser
Mostrando el hardware FB4SE en una carcasa externa
Protocolos compatibles: Red, DMX, ArtNet, Independiente e ILDA
FB4 es un servidor multimedia para espectáculos láser. Es un sistema de control en red compatible con los principales protocolos de iluminación (red, DMX, ArtNet, autónomo e ILDA). Cuenta con una pantalla a color y una tarjeta de memoria SD integrada. Al usar un dispositivo FB4 externo, se abren nuevas posibilidades de control. Estas se describen brevemente a continuación.
Cómo utilizar FB4 externo con su láser
Modo PC: simplemente conecte un cable de red desde su PC al hardware externo FB4 y luego, desde el hardware, conecte un cable ILDA a la parte posterior del láser.
Modo consola de iluminación: FB4 admite los protocolos DMX y ArtNet y, como se mencionó anteriormente, cuenta con memoria SD integrada. Al operar en modo consola de iluminación, puede crear su contenido mediante software (QuickShow o BEYOND) y guardarlo en FB4. Después, puede conectar una señal DMX o ArtNet al hardware externo de FB4 y, posteriormente, un cable ILDA al proyector láser . A continuación, puede controlar el contenido en FB4 desde la consola de iluminación o DMX que prefiera.
Funcionamiento autónomo (RTC): Todos los dispositivos FB4 admiten un estándar llamado "RTC" o reloj de tiempo real. También lo llamamos "funcionamiento autónomo" o "modo automático". Al usar FB4 External en esta configuración, puede crear su contenido en software de diseño láser (como QuickShow o BEYOND) y luego guardarlo en la memoria del FB4. FB4 cuenta con un reloj integrado que le permite indicar al sistema que reproduzca el programa o el contenido que creó en una fecha y hora específicas. No necesita una PC, consola ni ningún otro dispositivo conectado para activar la reproducción. Simplemente conecte la alimentación del FB4 External y el proyector láser, y el programa se ejecutará automáticamente, sin necesidad de una PC o consola para iniciarlo.
- Supongamos que has programado un programa y quieres que se reproduzca todos los viernes por la noche a las 20:00 (20:00 h). Puedes crear ese contenido en un software de diseño láser como QuickShow o BEYOND, guardarlo en FB4 y configurar el reloj de FB4 para que se reproduzca automáticamente en la fecha y hora especificadas. Mientras el FB4 externo y el proyector láser estén encendidos, el programa se reproducirá automáticamente en la fecha y hora especificadas. No es necesario usar una PC ni una consola para activarlo.
Paso 1: Programe su contenido en el software y guárdelo en FB4
Paso 2: Configure el reloj en FB4, para mostrar ese contenido en una fecha y hora determinadas
Paso 3: Ejecuta tu programa en modo independiente (no requiere PC ni consola)
Mientras el FB4 externo y el láser tengan alimentación, el programa se reproducirá en la fecha y hora que usted defina. También puede actualizar el contenido del FB4 mediante un cable de red.
Ahora que entendemos el hardware de control del láser, vayamos un poco más allá y analicemos cómo configurar espectáculos de láser.
"Dos preguntas frecuentes que recibimos sobre la organización de espectáculos de láser..."
- ¿Cómo puedo controlar varios proyectores láser al mismo tiempo?
- ¿Cómo puedo hacer que mis láseres hagan algo diferente, al mismo tiempo?
Para comenzar, primero debes comprender la diferencia entre “control compartido” y “control independiente”.
Control independiente: aquí es donde cada láser de tu configuración puede realizar una función diferente simultáneamente. Al trabajar de esta manera, cada proyector láser debe tener su propio hardware de control para que pueda... Reciba una señal de control independiente desde su estación de control. Este es el tipo de configuración láser más común, especialmente al trabajar con varios proyectores láser, ya que permite crear más tipos de efectos láser y espectáculos láser más sofisticados.
Control compartido: aquí es donde cada uno de los láseres en su configuración hace lo mismo , al mismo tiempo, ya que comparten la misma señal de control .
Entendiendo las Zonas : Una zona es una función dentro del control láser que permite definir el área exacta donde se proyectará el contenido láser. Cada proyector láser puede tener múltiples zonas asignadas, lo que permite proyectar contenido en varias áreas. Al controlar varios proyectores láser en un espectáculo, las zonas también ayudan a definir a qué proyector láser se dirigirá el contenido. Es una función excelente que ayuda a crear espectáculos y efectos láser más atractivos.
Mire y aprenda: mire este excelente video tutorial que ilustra estos principios en acción (el tutorial se realizó utilizando el software QuickShow y el hardware FB3QS , pero nuevamente, los principios son universales en este sentido).
MIRA LOS DIAGRAMAS A CONTINUACIÓN...
Ejemplos de control independiente
Cada láser en esta configuración tiene su propio FB3QS que lo controla, por lo que cada láser puede hacer algo diferente al mismo tiempo.
