Egal, ob Sie Lichtprofi bei einem riesigen Festival oder DJ sind, der seine mobilen Sets aufwerten möchte – das Verständnis der Technologie hinter einem Laser-Show-Projektor ist der erste Schritt, um ein visuelles Erlebnis der Spitzenklasse zu schaffen.
Bei Pangolin sind wir der Meinung, dass exzellente Ausbildung einen sichereren und kreativeren Prozess fördert. Dieser Leitfaden erklärt alles von der internen Anatomie bis zu den entscheidenden Spezifikationen, die Sie vor dem Kauf kennen müssen.
Die Grundlagen von Laser-Show-Projektoren
Ein Laser-Show-Projektor (oft „Show-Laser“ genannt) ist ein spezialisiertes System, das entwickelt wurde, um Laserinhalte in einem kontrollierten Bereich zu projizieren. Im Gegensatz zu Standard-Bühnenlichtern erzeugen diese Projektoren hochkontrastreiche, messerscharfe Effekte, darunter:
- Luftprojektionen: Strahlen und Fächer, sichtbar durch Nebel.
- Grafiken & Text: Animierte Logos und Lauftexte, häufig für Corporate Branding verwendet
- Laser-Mapping: Hervorhebung architektonischer Linien an Gebäuden oder Bühnen.
Diese Effekte werden in einer Vielzahl von Anwendungen eingesetzt – von Festivals und Kreuzfahrtschiffen bis hin zu architektonischer Beleuchtung und Heim-Hobby-Setups.
Die Anatomie eines professionellen Laserprojektors
Um das richtige System auszuwählen, müssen Sie sowohl das externe „Gehäuse“ als auch die internen Komponenten verstehen.
Externe Komponenten & Gehäuse
Das Gehäuse schützt empfindliche Optiken. Eine wichtige Spezifikation ist hier die IP (Ingress Protection) Schutzart. Für den Innenbereich ist in der Regel ein Standardgehäuse ausreichend, während für Outdoor-Festivals eine hohe Schutzart (IP-54 oder höher) erforderlich ist, um vor Staub und Feuchtigkeit zu schützen.
| IP-Schutzart | Schutzgrad | Am besten geeignet für |
|---|---|---|
| IP-20 | Grundschutz | Innenräume, saubere Umgebungen |
| IP-54 | Staub- & Spritzwassergeschützt | Outdoor-Festivals, temporäre Nutzung |
| IP-65 | Wasserstrahlresistent | Permanente Außeninstallationen |

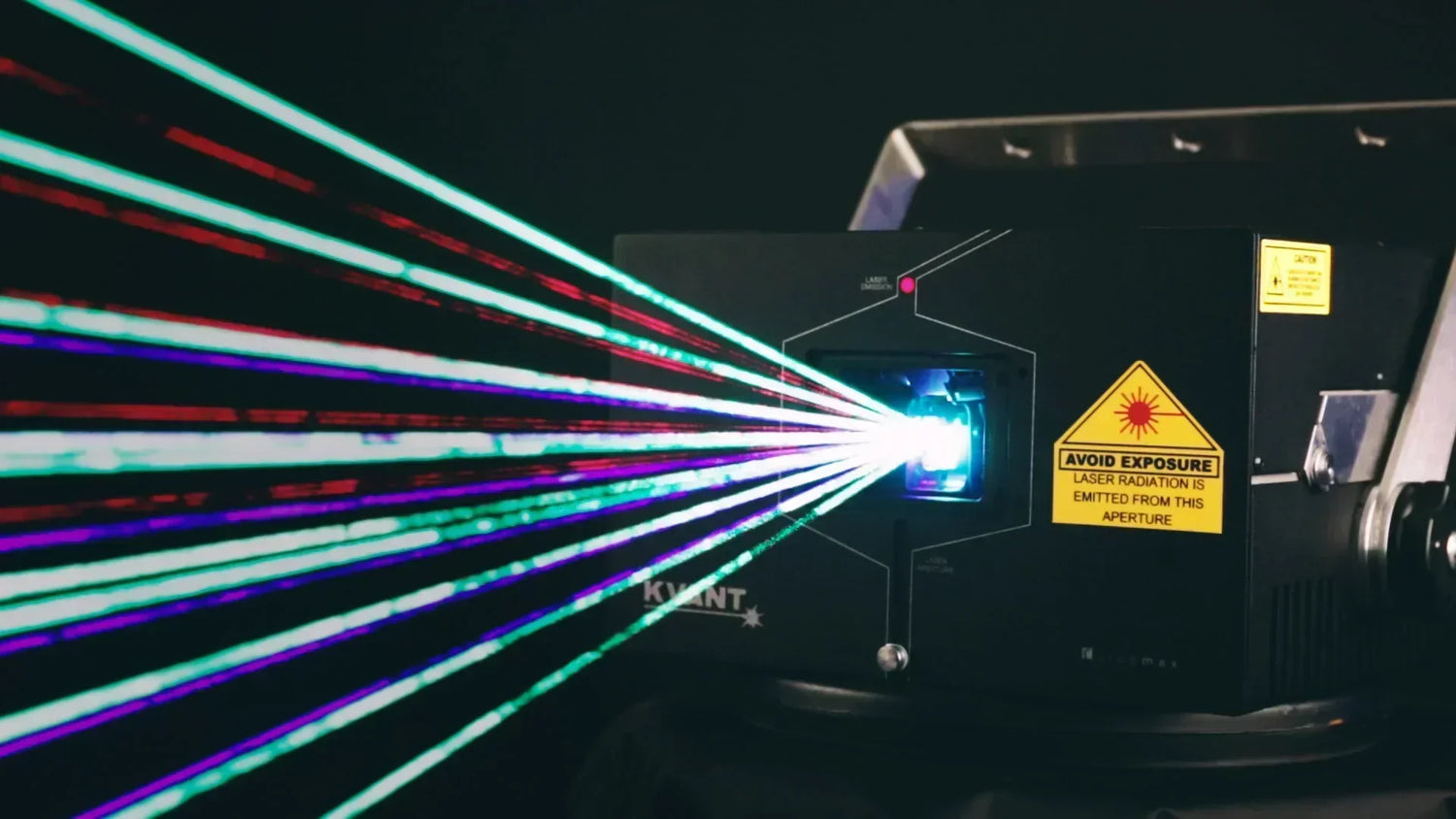

Frontplatte: Sicherheit & Emission
Die Vorderseite des Lasers enthält wichtige Merkmale für Sicherheit und die Einhaltung der Richtlinien von CDC, ANSI und ILDA. Diese integrierten Komponenten dienen als primäre Verteidigungslinie und stellen sicher, dass das hochintensive Licht während des Betriebs kontrolliert und innerhalb der vorgeschriebenen Parameter bleibt. Durch die Einhaltung dieser strengen Standards minimiert die Hardware das Risiko einer versehentlichen Exposition sowohl für Bediener als auch für die Öffentlichkeit. Um dieses hohe Sicherheits- und Betriebsniveau aufrechtzuerhalten, sind die folgenden Elemente standardmäßig am vorderen Gehäuse angebracht:
- Laseröffnung/Fenster: Der Glasaustrittspunkt für den Strahl. Profi-Tipp: Messen Sie die Leistung Ihres Lasers immer hier, nicht innerhalb des Geräts.
- Manueller Verschluss: Eine Metallklappe, die den Strahlweg physisch blockiert, wenn der Laser nicht in Betrieb ist.
- Abdeckplatte: Verstellbare Metallplatten, die manuell verwendet werden, um den Laser daran zu hindern, bestimmte Bereiche (wie Publikum oder Kamera) zu treffen.
- Emissionsanzeige: Eine Leuchte, die aufleuchtet, sobald das Gerät aktiv Laserlicht aussendet.
- Montagebügel: Auch als Yoke bekannt, dient dazu, das Gerät am Boden abzustützen oder an einer Klemme zur Befestigung an einem Rohr oder Träger anzuschließen.
- Warnaufkleber: Ein obligatorisches, leuchtend gelbes Etikett für alle in den USA eingesetzten Projektoren.
Die Rückseite: Das Steuerzentrum
Dies ist das zentrale Steuerzentrum, an dem Sie eine direkte Schnittstelle zur Kernhardware Ihres Lasersystems herstellen. Diese ausgeklügelten Steuerzentralen haben sich weit über einfache Schalter hinausentwickelt und dienen nun als primäre Brücke zwischen Ihren digitalen Designs und der physischen Ausgabe. Für optimale Leistung und Sicherheit beinhalten moderne Systeme:
- ILDA: Standard-Analoganschlüsse zum Anschluss externer Steuerhardware oder zum Kaskadieren von Projektoren.
- DMX / ArtNet: Gängige Protokolle zur Steuerung von Lasern über ein Lichtpult.
- Pangolin FB4: Ein integrierter Mediaserver (im Grunde ein kleiner interner Computer). Er ermöglicht die vollständige Steuerung von Farben, Sicherheitsparametern und geometrischer Korrektur ohne externe Schnittstelle.
- Not-Aus (Emergency Stop): In den USA gesetzlich vorgeschrieben. Diese Anschlüsse ermöglichen das Kaskadieren mehrerer Laser an einen einzigen Sicherheitsschalter.
- Sicherheitsschlüsselschalter: Ein physischer Schlüssel, der in die „Ein“-Position gedreht werden muss, um das Gerät mit Strom zu versorgen.
- Strom Ein/Aus: Nicht alle Laser verfügen über einen Stromausgang, aber es ist immer üblicher geworden, sowohl Ein- als auch Ausgänge in den Laserprojektor einzubauen, was das Kaskadieren mehrerer Geräte ermöglicht und die Kabelführung vereinfacht.
Wenn Sie mehr über Laseranschlüsse erfahren möchten, finden Sie hier einige Links zum Pangolin Wiki:
Interne Komponenten: Erzeugung des Lichts
Um seine Effekte zu erzeugen, kombiniert ein Laserprojektor rote, grüne und blaue Laser mithilfe dichroitischer Filter und eines optischen Scansystems. Diese internen Komponenten – zusammen mit der notwendigen Antriebselektronik – sind in einem robusten Außengehäuse untergebracht, wie im folgenden Bild dargestellt.
Lasermodule und Dioden
Im Kern dient ein Lasermodul als Lichtquelle des Systems – ähnlich wie eine leistungsstarke „Glühbirne“. Das Herzstück dieses Moduls ist die Laserdiode, die spezifische Komponente, die das Licht emittiert.
Die Branche hat einen bedeutenden Technologiewandel erlebt, der von traditionellen gasgefüllten Röhren zu diodegepumpten Festkörpersystemen (DPSS) und schließlich zu moderner reiner Diodentechnologie führte. Reine Dioden sind zum Goldstandard geworden, da sie eine überlegene Zuverlässigkeit und eine deutlich längere Lebensdauer im Vergleich zu ihren Vorgängern bieten.
Da diese Dioden sehr empfindlich sind, integrieren professionelle Module eine Komponente namens LASORB. Diese wirkt als Schutzschild gegen elektrostatische Entladungen (ESD) und Stromstöße, die die beiden Hauptursachen für Laserfehler sind.
Sie können sehen, warum Sie LASORB in Ihrem Modul haben möchten, indem Sie dieses Video ansehen: Wie LASORB Ihre Laserdioden schützt
Für spezialisierte Umgebungen wie Stadien verwenden hochwertige Projektoren optisch gepumpte Festkörperlaser (OPSL). Diese sind wegen ihrer extrem geringen Strahldivergenz geschätzt; indem der Lichtstrahl über lange Distanzen enger gehalten wird, behält der Laser seine Intensität und Klarheit, wo Standarddioden abschwächen könnten.
Das optische Scansystem
Ein optisches Scansystem ist wirklich das Herz und die Seele eines Lasershow-Projektors. Es besteht aus zwei kleinen Elektromotoren, die in einer Halterung auf einer X- und Y-Achse angebracht sind. An jedem Motor ist ein Spiegel befestigt, um das Laserlicht zu reflektieren. Am unteren Ende des Motors befindet sich ein Positionsdetektor, der ein Steuersignal von einem Lasersteuerungssystem empfängt. Diese Motoren werden von einem Servoverstärker angetrieben.
Wenn die Scanner das Signal von Ihrem Lasershow-Steuerungssystem empfangen, bewegen sie sich sehr schnell hin und her, reflektieren das Laserlicht und ermöglichen es Ihnen, 2D- und 3D-Lasershow-Bilder und -Darstellungen zu projizieren.
- Galvos (Scanner): Zwei Hochgeschwindigkeitsmotoren (X- und Y-Achse) mit Spiegeln, die den Strahl reflektieren.
- Servo-Verstärker: Die Antriebselektronik, die Signale an die Motoren sendet.
Leistung und Helligkeit verstehen
Lasershow-Systeme gibt es in einer Vielzahl von Leistungsstufen, und die Gesamtleistung eines Laserprojektors kann einer der wichtigsten Faktoren bei der Wahl des richtigen Lasersystems für Ihre gewünschte Anwendung sein.
Laserleistung wird in Watt (W) oder Milliwatt (mW) gemessen (1W = 1.000mW). Spezifikationen können jedoch täuschen.
Ausgangsleistung vs. interne Leistung
Viele Hersteller werben mit der Leistung, die innerhalb des Moduls gemessen wird. Da jedoch jeder Spiegel oder jede Linse einen kleinen Lichtverlust verursacht, ist die einzige relevante Messung die Leistung am Ausgangsfenster.
- Vorsicht bei „scheinbarer Helligkeit“: Dies ist ein Marketingbegriff. Ein 1W-Laser mit „scheinbarer Helligkeit“ gibt möglicherweise nicht tatsächlich 1W Leistung ab. Fragen Sie immer nach der tatsächlichen Ausgangsleistung am Fenster. Alle von Pangolin verkauften Projektoren geben die Leistung am Ausgangsfenster an, sodass Sie genau das bekommen, wofür Sie bezahlen.
- Minimale / maximale Ausgangsleistung: In diesem Fall ist die maximale Laserleistung die Leistung, die im Inneren des Lasers erzeugt wird – es ist NICHT die Leistung, die Sie am Ausgangsfenster erhalten.
Die richtige Wattzahl wählen
| Leistungsstufe | Vorgeschlagene Anwendung |
|---|---|
| Niedrig (500mW - 3W) | Kleine/mittlere Clubs, Heimgebrauch, kleine private Veranstaltungen. |
| Mittel (3W - 12W) | Große Innenräume, Outdoor-Strahlshows bei Nacht. |
| Hoch (15W - 40W+) | Stadien, Festivals, Langstrecken-Architekturprojektionen. |
Farben, Modulation und Blanking
Das RGB-Verhältnis
Die meisten Projektoren verwenden Rot-, Grün- und Blauquellen (RGB), um ein vollständiges Farbspektrum zu erzeugen. Um die beste Weißbalance und Farbvielfalt zu erreichen, ist ein „gutes Verhältnis“ typischerweise:
- 20-30 % Rot
- 30-40 % Grün (Die für das menschliche Auge sichtbarste Farbe)
- 40-50 % Blau (Die billigste Quelle)
Billighersteller überladen ein System oft mit billigem blauem Licht, um „hohe Leistung“ zu behaupten, aber die resultierenden Farben sind unausgewogen und matschig.
Analog vs. TTL Modulation
Es gibt zwei Arten der Modulation bei Lasern. Dazu gehören „analoge“ und „TTL“-basierte Systeme. Ohne zu technisch zu werden: Wenn Sie einen analogen Laserprojektor mit guter linearer Modulation verwenden, können Sie Millionen verschiedener Farbkombinationen erzeugen und gleichmäßig zwischen diesen Farben ein- und ausblenden, um verschiedene Lasereffekte zu kreieren.
Wenn Sie einen TTL-basierten Laser haben, sind Sie auf insgesamt nur sieben Farben beschränkt und können nicht über verschiedene Farben hinweg ein- und ausblenden. Budget-Laser oder preisgünstigere Modelle sind meist TTL-basiert, während professionellere Laser tendenziell analog moduliert sind.
Ausblenden
Dies wird extern durch eine Änderung der Laserleistung verursacht, die den Laser ein- und ausschaltet und auch das Verblassen von Farben ermöglicht.
Ausblenden oder Deaktivieren der Laser-Ausgabe in einem bestimmten Bereich beim Projizieren eines Bildes wird häufig beim Zeichnen von Laseranimationen verwendet, um Bildkomponenten zu trennen, sodass sie nicht durch eine Niedrigleistungs-Linie verbunden sind.
Wenn zum Beispiel das Wort „TEXT“ projiziert wird, schaltet ein ordnungsgemäß ausgeblendeter Laser mit analoger Reaktion und guter linearer Balance zwischen jedem Buchstaben des Wortes aus (0 % Leistung), sodass Sie jeden Buchstaben im projizierten Bild klar erkennen können.
Während Sie bei weniger professionellen Lasersystemen eine Linie oder einen Schweif durch einen Teil des Wortes sehen, wie im „TEXT“-Beispiel unten dargestellt.
Scan-Geschwindigkeit (KPPS)
Die meisten Hersteller von Laserprojektoren verwenden den Begriff „KPPS“ oder Kilo Points Per Second, wenn sie optische Scan-Geschwindigkeiten definieren. Wenn Sie also Spezifikationen wie „20K, 30K, 40K, 60K“ usw. sehen, bezieht sich dies auf die Geschwindigkeit, mit der der Scanner Ihres Lasers Punkte erzeugen kann.
Ein weiterer ebenso wichtiger Faktor wie die Geschwindigkeit des optischen Scansystems ist der Winkel, bei dem sie angegeben wird. Der optimale Scanwinkel für die meisten Laserprojektoren beträgt 8°.
Dieser Standard wurde von der International Laser Display Association, festgelegt, die die meisten derzeit auf dem Markt geltenden Laserspezifikationen überwacht. Wir verwenden 8°, da dies im Allgemeinen der kleinste Scanwinkel ist, der in einer realen Anwendung benötigt wird.
| Geschwindigkeit bei 8° | Am besten geeignet für |
|---|---|
| 30K | Strahleffekte und einfache Grafiken/Text. |
| 40K - 50K | Scharfere Grafiken, komplexe Logos und flimmerfreier Text. |
| 60K | Hochwertige Displays und professionelle Animationen. |
Manche Leute sagen „30K @ 4°“... Auch in diesem speziellen Fall sollten Sie vorsichtig sein. Denn 4° ist nicht der richtige Winkel, um eine Scan-Geschwindigkeit zu messen. Das ILDA-Testmuster, das zur Messung der Scan-Geschwindigkeiten verwendet wird, wurde für eine Messung bei 8° entwickelt.
Daher hat eine Spezifikation wie „30K bei 4°“ bei korrekter Messung tatsächlich keine „30K“-Scan-Geschwindigkeit. Bei einer solchen Spezifikation können Sie keinen echten „30K“-Projektor erwarten, wie es der internationale Standard vorsieht.
Ein weiterer wichtiger Punkt bei der Betrachtung von optischen Scansystemen Ihres Lasershow-Projektors ist der optische Winkel, den er auf der X- und Y-Achse projizieren kann.
Zum Beispiel sagen manche Leute +/- 60° optisch auf der X- und Y-Achse. Darauf sollten Sie achten, denn der Winkel, in dem Sie projizieren können, beeinflusst direkt, wie groß die Projektionsfläche ist, die Sie mit einem einzelnen Laser abdecken können. Bessere Laser auf dem Markt beginnen bei +/- 60° optisch auf der X- und Y-Achse.
Hier ist eine Übersicht über die Spezifikationen optischer Scanner und wie sie sich auf die Effekte auswirken, die Sie erzeugen können.
| 30K @ 8° (+/- 60+° optisch auf der X- und Y-Achse) | Dies eignet sich gut für Laserstrahleffekte und kann auch für einfache Laser-Grafiken, Texte und Logo-Projektionen verwendet werden. Die +/- 60° optisch sind ein ziemlich großer Scanwinkel und ermöglichen es Ihnen, eine relativ breite Projektionsfläche abzudecken. |
|---|---|
| 40K @ 8° (+/- 60+° optisch auf der X- und Y-Achse) | Dies eignet sich gut für Laserstrahleffekte und liefert schärfere Laser-Grafiken, Texte und Logo-Projektionen. |
| 50K @ 8° (+/- 60+° optisch auf der X- und Y-Achse) | Dies eignet sich gut für Laserstrahleffekte und liefert zudem sehr scharf aussehende Laser-Grafiken, Texte und Logo-Projektionen. |
| 60K @ 8° (+/- 60+° optisch auf der X- und Y-Achse) | Dies eignet sich gut für nahezu jede Art von Laserdarstellung, die Sie erstellen möchten. Allerdings gibt es nur wenige optische Scanner, die diese Geschwindigkeit wirklich erreichen können. |
Kaufberatung für Lasershow-Projektoren
Es gibt heute so viele verschiedene Arten von Lasershow-Projektoren und Laserherstellern auf dem Markt. Zu versuchen herauszufinden, welche Marke, welches Modell oder welcher Typ von Laserprojektor Sie benötigen, kann ziemlich stressig sein, da die Komponenten Ihres Lasers direkt die Qualität der Shows beeinflussen können, die Sie erstellen können.
Die Wahl hängt im Allgemeinen von der Größe Ihres Veranstaltungsorts und davon ab, wie oft Sie unterwegs sein werden. Innerhalb des Pangolin-Ökosystems ist zum Beispiel die Unity RAW-Serie die erste Wahl für mobile DJs und kleine Clubbesitzer, die eine erschwingliche, wirkungsvolle Beam-Show benötigen. Wenn Sie in den professionellen Produktionsbereich einsteigen, bietet die Unity ELITE-Serie eine robustere Bauweise und bessere interne Komponenten für Tourneen. An der Spitze der Pyramide steht KVANT, speziell deren ClubMAX-Linie, die der Industriestandard für permanente Installationen und hochauflösende Grafiken ist, bei denen Farbgenauigkeit und Beam-Schärfe unverzichtbar sind.
Das „Gehirn“ Ihres Lasers ist vermutlich wichtiger als die Wattzahl. Ein FB3-System ist ein externer DAC (Digital-Analog-Wandler), der für eine einzelne Laseranlage ideal ist, aber bei der Synchronisation mehrerer Geräte ein „Kabelchaos“ verursacht. Im Gegensatz dazu ist das FB4 direkt im Projektor integriert. So können Sie den Laser über ein Standard-Ethernet-Kabel steuern oder ihn sogar direkt von einem Lichtpult via DMX oder Art-Net betreiben. Für alle, die ihre Show über ein oder zwei Geräte hinaus erweitern möchten, lohnt sich die Investition in das FB4 fast immer.
Sicherheit ist ebenfalls ein wichtiger Kaufaspekt. In den USA dürfen Sie einen professionellen Laser ohne eine Varianz der FDA nicht legal betreiben. Glücklicherweise übernehmen wir bei einem Kauf über Pangolin die erforderlichen Erstunterlagen, damit Sie legal bleiben.
Beim Vergleich von Modellen sollten Sie nicht nur auf die Wattzahl achten. Während ein 3W-Laser für einen Raum mit 500 Personen ausreicht und für Outdoor-Festivals eine Einheit mit 10W+ benötigt wird, müssen Sie auch die Scan-Geschwindigkeit (Kpps) berücksichtigen. Eine höhere Kpps (wie 40k oder 60k) sorgt dafür, dass Texte und Grafiken scharf und flimmerfrei erscheinen. Achten Sie außerdem auf die Divergenz; eine niedrigere Millirad (mrad)-Bewertung bedeutet, dass der Strahl über lange Distanzen dünn und scharf bleibt, anstatt sich zu verbreitern und an „Power“ zu verlieren.
Denken Sie schließlich daran, dass selbst der teuerste Laser in klarer Luft unsichtbar ist – Ihr Budget sollte immer eine hochwertige Haze-Maschine enthalten, damit die Strahlen für Ihr Publikum tatsächlich sichtbar sind.
Fazit: Ihre Entscheidung erleuchten
Die Wahl des richtigen Laserprojektors ist ein Balanceakt zwischen technischen Spezifikationen und praktischer Anwendung. Während man sich leicht im „Watt-Krieg“ verliert, wird die wahre Qualität Ihrer Show durch die Präzision Ihrer Scanner, die Zuverlässigkeit Ihres Steuerungssystems und Ihr Engagement für Sicherheitsstandards bestimmt.
Letztendlich ist die beste Investition die, die mit Ihrem Ehrgeiz mitwächst. Ob Sie mit einem Unity RAW für lokale Auftritte starten oder eine Flotte von KVANT ClubMAX-Geräten für die Hauptbühne eines Festivals installieren – die Priorisierung eines integrierten FB4-Systems und optischer Systeme mit geringer Divergenz stellt sicher, dass Ihre Visuals über Jahre hinweg scharf, professionell und regelkonform bleiben.
Indem Sie Ihre Hardware an die Größe Ihres Veranstaltungsorts anpassen und für die richtige atmosphärische Dunstschicht sorgen, kaufen Sie nicht nur ein Licht – Sie investieren in ein visuell beeindruckendes Erlebnis, das jedes Publikum fesseln wird.
