En este videotutorial John de Laser Ninja Productions muestra cómo crear una imagen de salida láser de varios apilados Proyectores láser . El videotutorial se grabó en el Comic Con 2017 al Alamo City. La intención era ejecutar un marquesina láser Para las personas que vienen al evento.
John estaba en una situación un tanto única, ya que acababa de vender todas sus posesiones. Proyectores de luz láser de alta potencia, por lo que para el marquesina láser , necesitaba sacar un par de láseres de dos vatios y medio en el rango de potencia media, que él Doble apilado y alineado .
Con esto consiguió más brillo de lo que lo haría con sólo una Proyector de luz láser.
Proyectores láser apilables similares a los proyectores DLP
Aprendió este tipo de truco hace mucho tiempo, cuando trabajaba con proyectores CRT, donde también... doble apilado Esos. Algo que todavía es útil para proyectores DLP o LED es un... patrón de trama cruzada y calcular corrección geométrica
Herramientas profesionales en el software de espectáculos láser Pangolin
Todo esto está disponible en el Software de espectáculo de láser de pangolín soluciones. Así que, al principio, echó un vistazo a la Diálogo de configuración de la zona de proyección dentro de Pangolín más allá.
Dos zonas necesidad de ser superpuestos entre sí . Esto se ha logrado con la configuración de alineación o el patrón de prueba de alineación para ambas zonas de proyección en el Software profesional Pangolin BEYOND .
Pasos de un vistazo
- Alinee aproximadamente el patrón básico de salida del láser en su centro.
- Básicamente, alinee las cuatro esquinas del patrón de prueba láser.
- Ajuste la alineación utilizando el patrón de trama cruzada.
Ajustes geométricos de Beyond Projection Zone en detalle
Paso 1: Hacer coincidir el centro de ambos patrones de prueba láser
Así que en el primer paso , él alineó los centros de los dos rectángulos .
Después de fijar la posición, era necesario ajustar el tamaño relativo. segunda zona de escaneo necesita ser Un poco más grande que el primero .
Al final, el Los centros se unieron . Cuando solo había una línea central, necesitaba ajustar la izquierda y la derecha.
Para el primer paso no era necesario que fuera perfecto: se podía ajustar durante el ajuste fino posterior, con el corrección geométrica con el patrón de trama cruzada.
Pero el centro x y los números Debería ser aproximadamente centrado
Paso 2 Alinee las esquinas del patrón de prueba láser
El siguiente paso fue tener el Las cuatro esquinas coinciden con el lateral . El ajuste se puede hacer con el ratón y más preciso con las flechas del teclado más tarde.
Me ayudó a colocarlo a ojo con el ratón para colocarlo aproximadamente en la posición correcta y luego guiarlo con el teclado. La idea era que... Los puntos en las esquinas deben alinearse lo más posible .
Paso 3 Ajuste fino con el patrón de prueba láser de trama cruzada
Ahora, después de que las cuatro esquinas coincidieran, era hora de... Cambia de la alineación básica a la trama cruzada . Debe haber una trama cruzada en las cuatro esquinas.
Nuevamente el truco fue observar cada esquina, realmente concentrarse en el área en la que estaba trabajando, porque cuando las esquinas se unían, lo veía casi Clic con los ojos . Hubo mucho parpadeo primero y luego, de repente El parpadeo se detuvo . Así que... tendrá un aspecto bastante sólido .

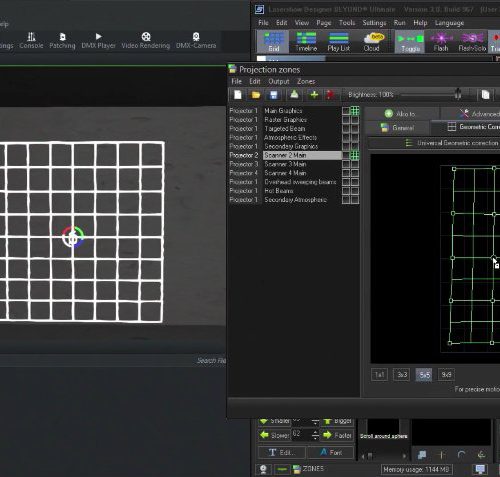

Cuando las cuatro esquinas realmente encajaron con el patrón de trama cruzada, cambió a la Patrón 3×3 . Y esto le dio la oportunidad de realmente ajustar varias áreas nuevas que no estaban en el patrón anterior. Centro arriba, centro arriba, centro izquierdo, centro derecho y centro abajo. Esto le dio un patrón cruzado ajustable.
Cuando relajó los ojos y logró alinear correctamente ambas áreas, literalmente vio cómo encajaban en su lugar.
Además, echó un vistazo a la Patrón de 5x5 , lo que le dio Varias áreas nuevas . Si es necesario sintonia FINA se puede continuar con el Patrón de 9x9 .
El objetivo es que Ambas zonas de proyección se superponen perfectamente . Debería haber sin duplicación de línea o algo así.
Ver el videotutorial completo sobre Apilado proyectores láser juntos y a juego MÁS ALLÁ de las zonas de proyección aquí:
